▲應用規范
1、設計制造：GB/T 12224-2005、JB/T 7747-2010
2、連接形式：管接頭內螺紋連接
3、結構特征：錐面密封；活動閥瓣
4、閥門檢驗和試驗：GB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/T 1220-2007的規定

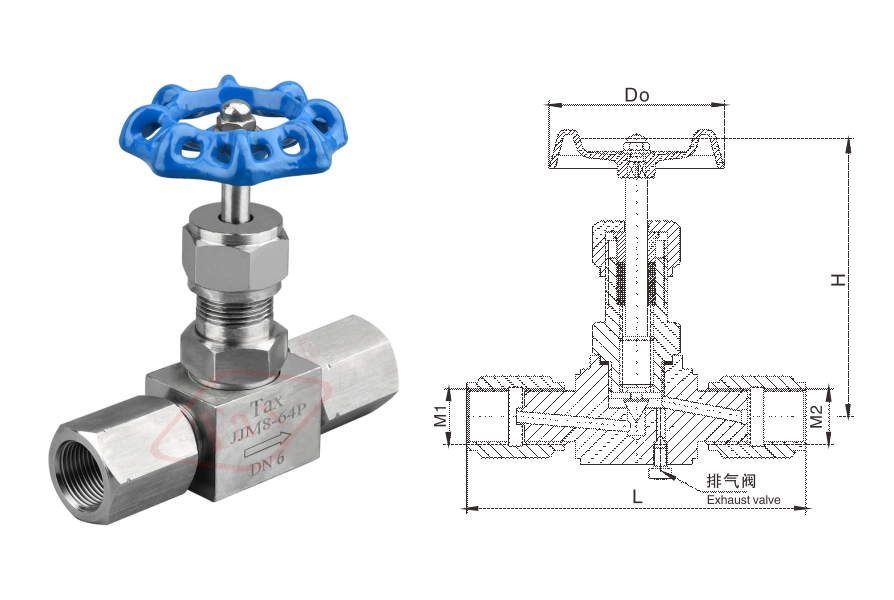

▲結構形式
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 6.4 |
| 殼體試驗 | 9.6 |
| 密封試驗 | 7.0 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦180°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要外形尺寸
| 規格 | M1 | M2 | L | H | Do | 重量 |
| DN6 | M20×1.5 | M20×1.5 | 120 | 93 | 63 | 0.9 |

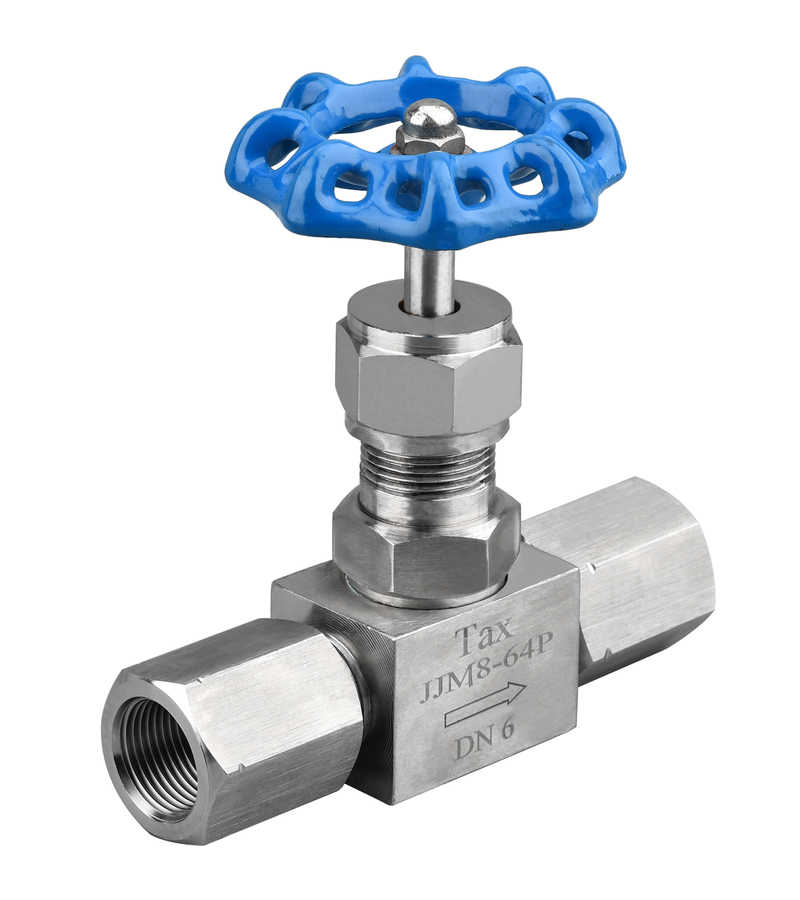

注：JJM1釆用熱鍛壓閥體，JJM8比JJM1多一個排氣閥。
